产品简介

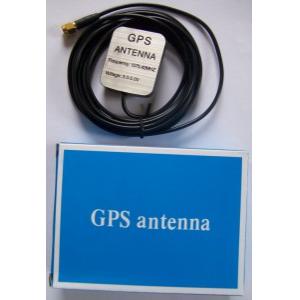

GPS天线是搭建GPS跟踪定位项目的必备元件。目前大部分Arduino扩展的GPS模块都是不配送天线的。因为考虑到不同项目的需求,用户会使用内置无源天线或者外置有源天线。如果你的项目对移动性和体积要求高,但是又处于信号良好、干扰屏蔽小的环境下。那么我们推荐你使用我们的TEL0042内置GPS天线。如果你的作品要求信号接收效果好,并且可能处于强干扰和高屏蔽的环境下,比如车辆、野外。那么我们推荐你使用这一款外置的GPS天线。比如你可以把GPS模块放车内(车壳对信号有很强的屏蔽效果),然后将天线吸附在车顶上。

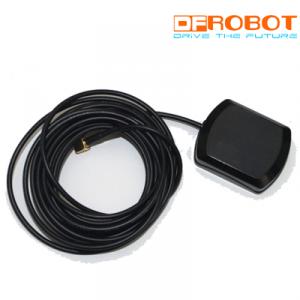

该款天线具备二级放大器,外置3米长连接线和底部吸附磁盘。整个信号线采用全铜线路,带屏蔽胶,使信号的损耗降到最低。标准的SMA公头能够与大部分GPS模块对接。我们从品牌厂家采购,品质和服务绝对信得过,绝不是小厂的便宜货。请用户放心采购。该款天线能够让你快速搭建一个可靠、高精度的GPS定位项目。
技术规格
天线特性Antenna Specification
- 中心频率:1575.42MHz
- 电压驻波比V.S.W.R: ≤1.5
- 带宽Band Width: ±5 MHz
- 天线极化Polarization:右旋极化
- 阻抗Impendence:50Ω
放大器规格LNA Specification:
- 放大器增益LNA Gain(Without cable):≥27dB
- 噪声系数Noise Figure:≤1.5dB
- 干扰抑制:20dB(f0±140MHz)
- 输出电压驻波比V.S.W.R:<2.0
- 直流电压DC Voltage:3.0±0.3VDC;5.0±0.5VDC
- 直流电流DC current:≤20mA
结构特性Mechanical Specification
- 重量Weight:<47(克)gram
- 外型尺寸Size:46×46×13mm
- 电缆Cable:RG174 3米

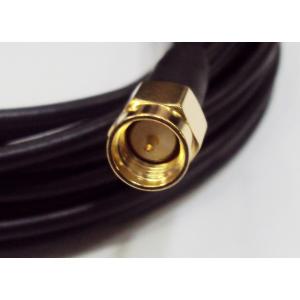

- 连接器型号Connector:SMA
- 固定方式Mounting:磁吸式Magnetic base
- 外壳颜色Housing:黑Black
- 外壳封装:防水防尘
环境特性Environmental Specification
- 工作温度Working Temp:-40℃~+85℃
- 极限温度Storage Temp:-40℃~+90℃
- 振动Vibration:Sine sweep 1g(0-p) 10~50~10Hz each axis
- 湿度Humidity:95%无冷凝
- 防水Waterproof:IP 66 M(GB 4208-84,密封,防浸水)
- 可靠性MTBF=1×10-6/pc.hr:40℃±5℃ DC=3.3v
