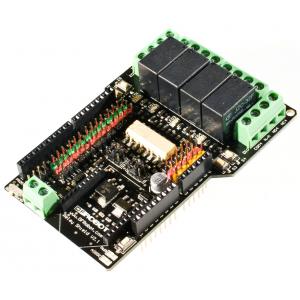

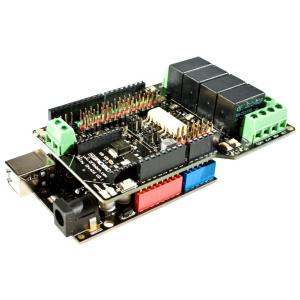

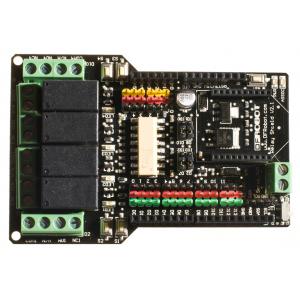

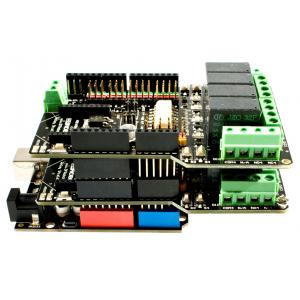

    Gravity: Relay Shield(Arduino兼容)
    价格:¥98.00
    品牌
    货号
    DFR0144
    评价
    已有4人评价
    数量
    - +
    库存:有货
    销量:0

    产品描述

    产品文档

    用户评价

    产品简介

    智能家居是现在一个非常流程的概念。尽管我们在无数的报道和广告中听到这个词,但是实物的产品还是离我们非常遥远。为什么自己动手做一个智能控制的家电呢?运用Arduino控制器和这款继电器扩展板,你只要参考我们的代码,马上就能用手机或者电脑控制家电啦!!

    DFRobot继电器扩展板在扩展传感器接口的同时,还能同时控制4个继电器模块,最大的开关功率高达90W(DC)或360VA(AC)。该模块不仅充分扩展了Arduino控制器的资源,而且能够与其他家用电器对接。高性能进口继电器能够在最大电流5A的条件下正常吸合10万次。吸合/释放时间只有5ms,能够对Arduino的控制信号做出快速的反应,实时控制电器的运行。另外,继电器采用了银合金的触点,保证电流畅通和元件的耐用性。

    该扩展板具备14个3P数字端口和6个模拟端口,方便用户外接其他传感器和光电设备。接线柱提供外部7-12V(推荐9V)供电,解决了Arduino的5V电压无法驱动大电压元件的问题。

    内置Xbee扩展接口便于用户通过无线通讯模块进行数据通讯,例如采用Xbee封装的蓝牙模块和Zigbee模块等,并结合手机实现遥控。

    DFRobot继电器扩展板拥有独立外部电源供电和光耦隔离,有效避免被控器件的电磁干扰。充分保护您心爱的Arduino免受大电流电器的伤害。

    注意:当无线烧录程序时,请将接线柱边上的开关拨至PROG,防止端口冲突。运行Arduino时,拨回RGN.



    使用时请在主控板的外部供电口连接7~12v的外部供电,或在扩展板vin引脚供7~12v电压,以保证继电器模块正常使用。



    技术规格

    • 外部供电电源电压:7~12V(>200mA)
    • 继电器最大转换电压:240VAC/60VDC
    • 继电器最大转换电流:5A
    • 触点负载能力:1A 250VAC , 3A 120VA / 24VDC
    • 无线输出接口:(串口)xbee / Bluetooth Bee / Wireless Programming Module
    • 占用Arduino端口:(继电器)可配置驱动数字口2、7、8、10,(无线模块)数字口0,1
    • 继电器数量:4
    • 电子开关寿命:100,000次
    • 工作温度:-30~85℃
    • 尺寸:70x55mm
    • 重量:165g



    配送清单

    • Relay Shield 兼容Arduino             1块



    相关文档


    用户评论 (4条评论)

    puyu1973

    2022-08-10

    商品給力,多次購買了

    puyu1973

    2022-01-07

    商品給力,多次購買了

    puyu1973

    2020-09-07

    商品给力,多次购买了

    whb273035

    2015-06-28

    编写了个测试程序,D2/7/8/10循环接通;继电器输出1/3/4都没问题,但是继电器2的指示灯常亮且没有继电器的动作;直接接一个LED到D7口上,led是可以随着程序亮/灭的,证明D7口有输出;是不是可以申请换货啦
