Gravity: I2C 3.7V锂电池电量计
简介
在很多项目中我们都会用到3.7V锂电池，但是锂电池的剩余电量与电压呈现高度非线性，我们往往只能根据电池电压粗略判断电池是否充满或电量不足。Gravity 3.7V锂电池电量计使用Gravity I2C接口，超低工作电流，通过Maxim专利算法，实时跟踪电池的相对充电状态(SOC，State-Of-Charge)，无需充放电学习过程，无积累误差，即插即用，准确地测量锂电池的当前电压和剩余电量。模块预留低电量报警中断引脚，当电池电量低于指定电量时，该引脚产生一个下跳脉冲，触发主控的外部中断。
使用该模块便可实时了解或记录系统的耗电状态，估算电池的续航时间，或是在太阳能项目中了解电池电量在一日甚至数月的变化状态，准确掌握系统充放电的“收支状况”，甚至可以做成一个智能电源管理系统。

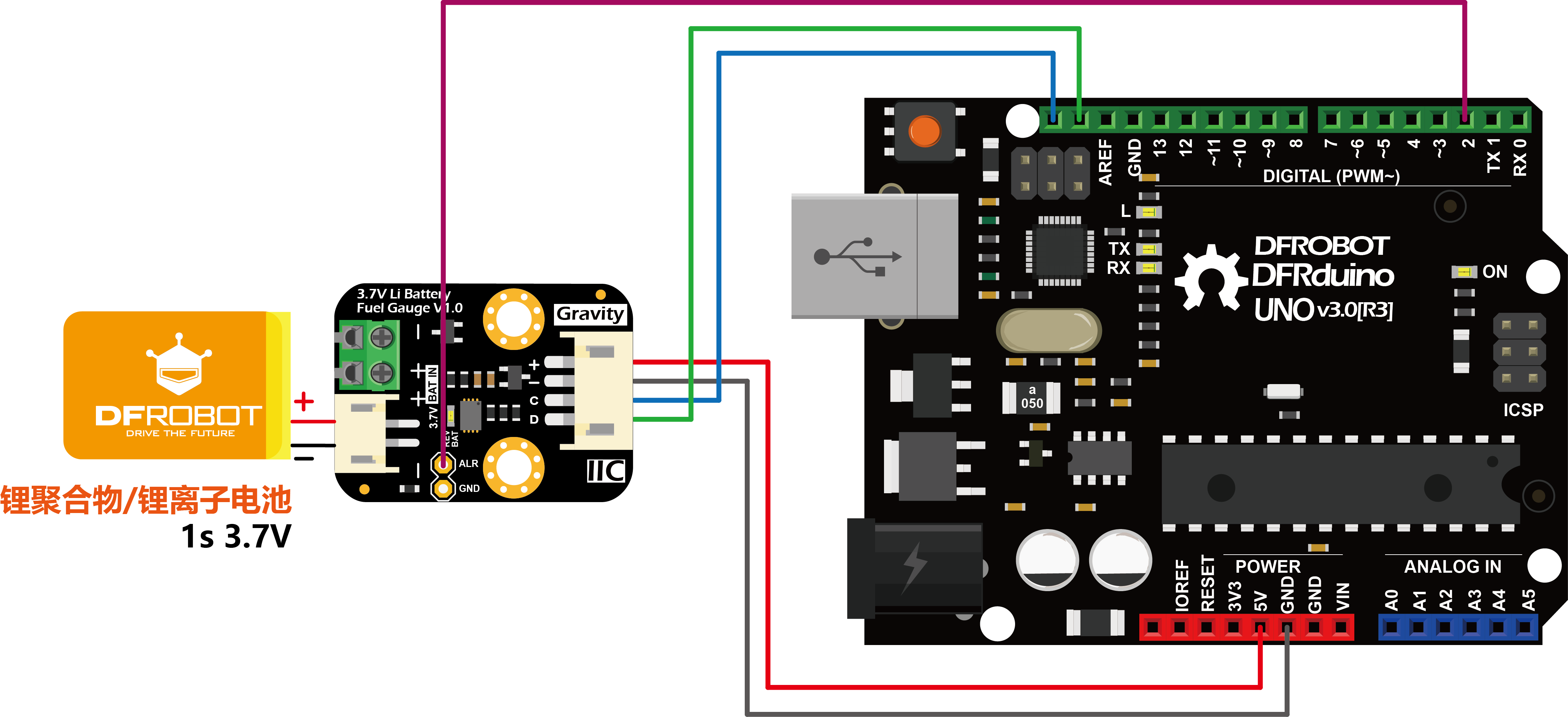

Gravity I2C 3.7V锂电池电量计 接线示意图（Arduino UNO）

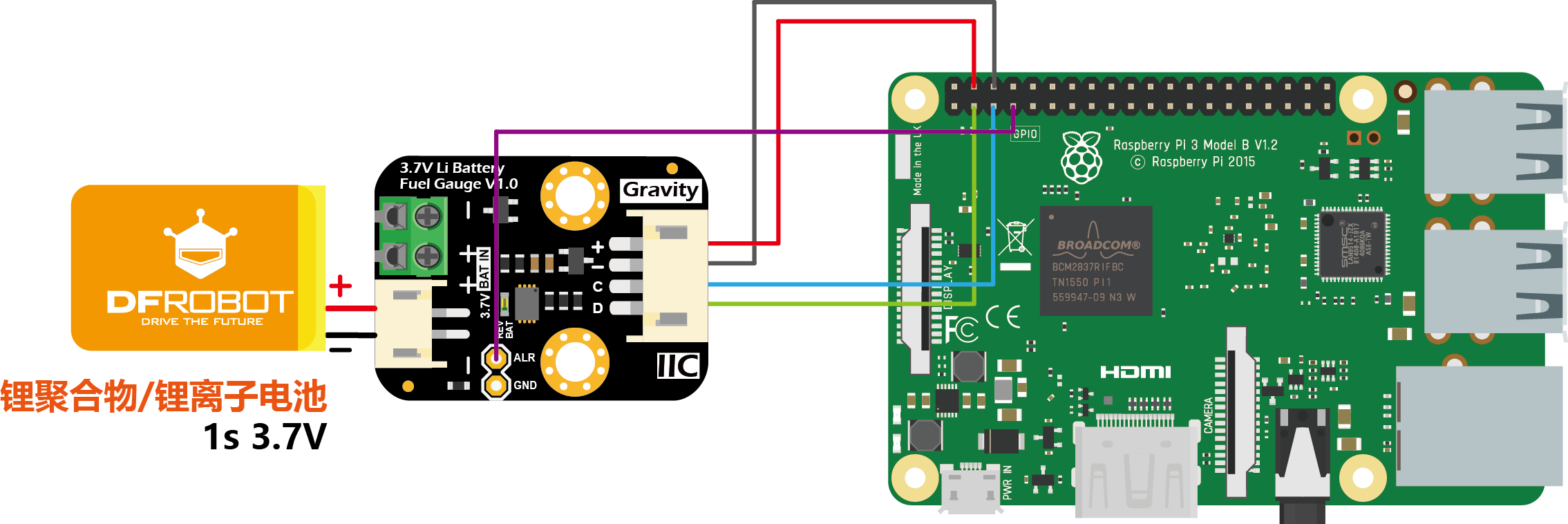

Gravity I2C 3.7V锂电池电量计 接线示意图（树莓派3B）
特性
- Maxim专利算法，准确测量锂电池当前电压和剩余电量
- 无需充放电学习过程，无积累误差，即插即用
- 兼容3.3V/5V控制器
- 可编程低电量报警中断
- 电池反接保护，误接不烧电路
应用场景
- 太阳能气象站、路灯
- 锂电池充电器
- 智能小车、机器人
技术规格
- 输入电压（VCC）：3.3V~6V
- 电池输入电压（BAT IN）：2.5V~4.5V
- 电池类型（BAT IN）：3.7V单节锂聚合物/锂离子电池（充满电压4.2V）
- 工作电流：50 uA
- 通信接口：Gravity I2C （逻辑电平0-3.3V）

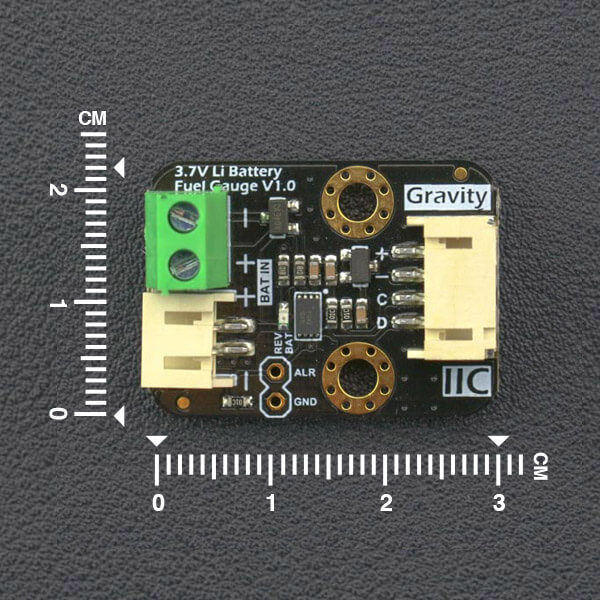

- 产品尺寸：30.0mm*22.0mm

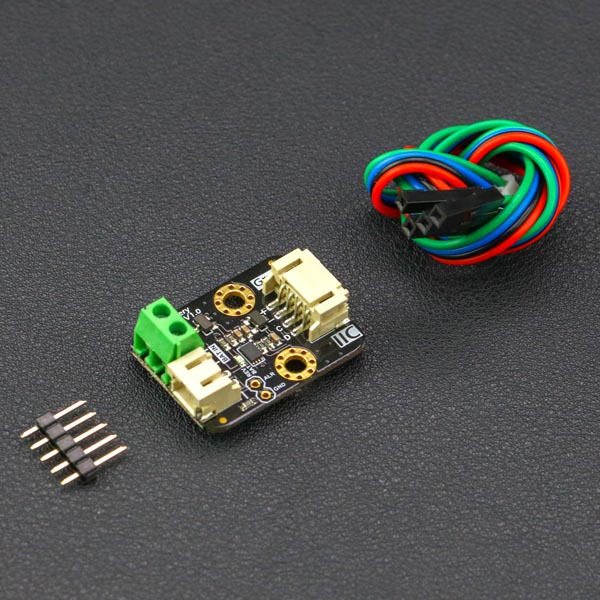

配送清单
- Gravity 3.7V锂电池电量计 x1
- Gravity-4P I2C传感器连接线 x1
- XH2.54-2P排针 x1
相关文档
相关项目
用户评论
(5条评论)
匿名用户
2024-06-03
产品很齐全，资料很丰富，用户很满意。
Jane_33
2023-09-18
挺好用的，不错的产品。
匿名用户
2022-04-08
一如既往的快，官方产品质量就是靠谱，我们的很多赞助项目都用DFRobot的模块
匿名用户
2020-05-26
优秀！！！
仓鼠球球
2020-05-06

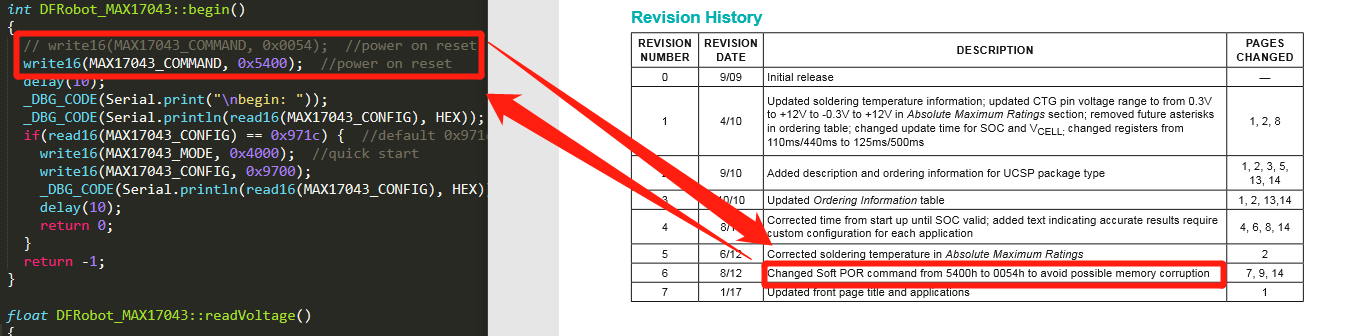

用了官方库，有个很无语的地方折腾了好几天，，，，，0054h
