简介

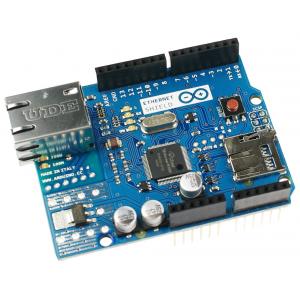

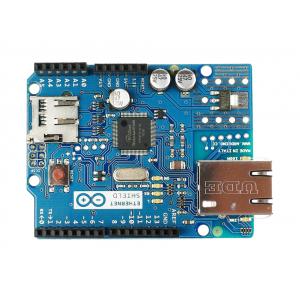

Arduino Ethernet扩展板能使你的Arduino控制器连接到因特网。它是一块内置WizNet W5100 TCP/IP微处理器的扩展板。这块板通过长针脚排母（wire-wrap header）连接arduino板。使用Arduino IDE中的Ethernet库程序便可以轻松地使用这款扩展板连接到网络中。这款扩展板支持同时4个socket的连接。
此款最新的版本新增micro-SD卡的插槽，用来大容量的网络存储。此外，它和Arduino Duemilanove/Uno，Mega系列也完全兼容。SD卡的库不在标准库里包括，但是Bill Greiman写的sdfatlib能够很好的工作。可以参见Adafruit写的教程。最新的修改包括重设控制器，用来保证the W5100 Ethernet模块能在打开电源的时候重设。之前的修改不支持Mega并需要手动重设。最早的修改是不支持sd卡槽。
Arduino能够通过SPI口和W5100和SD卡进行通信(用ICSP头）。这个是在Duemilanove/Uno上的数字11,12,13口和Mega的50，51,52号口。这些端口不能用作一般的输入输出。在Mega上，硬件SS口，53，不能用于W5100和SD卡，但是它必须要被用于输出口，否则SPI接口没法工作。
这块Ethernet板提供标准的RJ45以太网插座。扩展板上的Reset按键可以同时重启W5100芯片以及Arduino控制器。
注意事项：因为W5100和SD卡公用SPI口，而只有一个能在同一时间激活。如果你同时想用两个，这必须在相应的库里处理。如果你不用其中任一外设，你需要特别说明不选择使用它们。想不用SD卡，把4号口设为输出并且写为高电平。想不用W5100,把10号设为高电平输出。
技术规格
- Arduino原版扩展板
- 扩展板工作电压：5v
- 标准的RJ45以太网插座
- 支持Micro SD卡读/写
- Ethernet和SD卡共用SPI接口，只能单独启用一个功能
- 兼容Arduino标准尺寸控制器，同时支持Arduino Mega系列
- 尺寸：70x55x30mm
