简介
LattePanda专用Gravity IO扩展板，兼容Arduino Leonardo管脚封装，支持7~12V宽电压供电，可以LattePanda硅胶外壳一同使用。
许多用户在使用LattePanda时，会觉得其独特的Arduino接口使用十分不便，没法直插Arduino扩展板或者大量的传感器。对此，DFRobot专为LattePanda定制了一款Gravity IO扩展版。

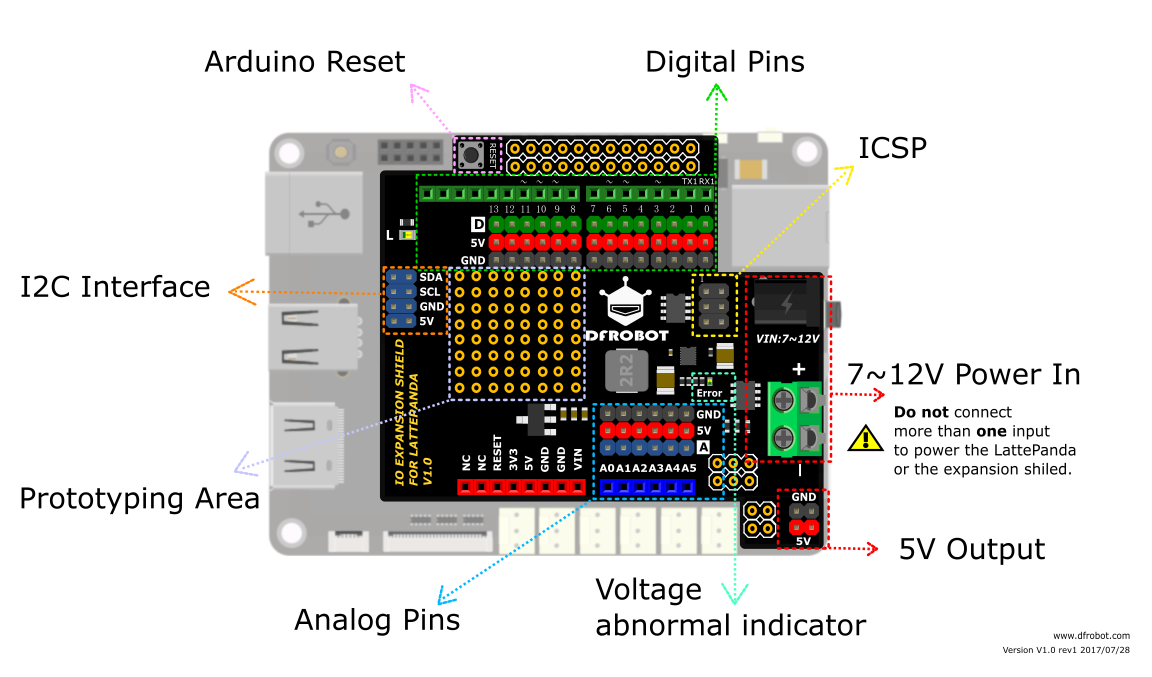

Gravity IO扩展板引脚示意图
对LattePanda接口重新排布，在不遮挡常用接口的基础上，兼容了Arduino Leonardo的管脚封装，引出Gravity-3Pin接口，可直插Arduino扩展板和Gravity系列传感器，使用着实方便。此外，扩展板增加了7~12V宽电压适配功能，支持5.5-2.1 mm DC电源接口，以及双口电源接线端子，既可以为Arduino供电，也可以为下方的LattePanda供电，最大程度上完善LattePanda主板的供电方案，使LattePanda允许宽电压供电。

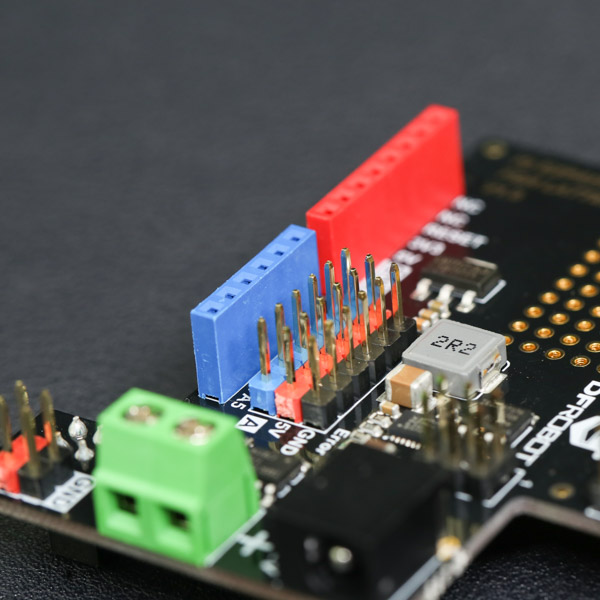

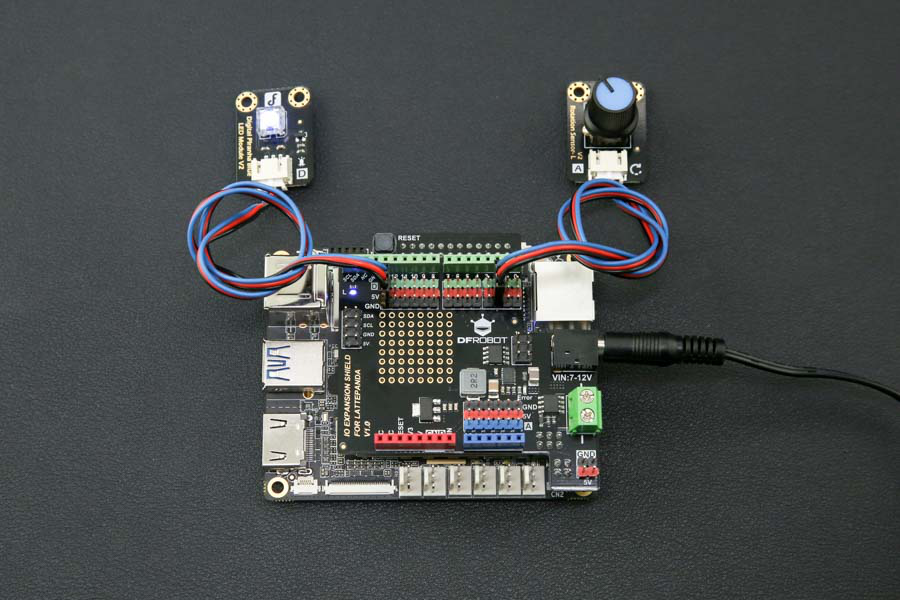

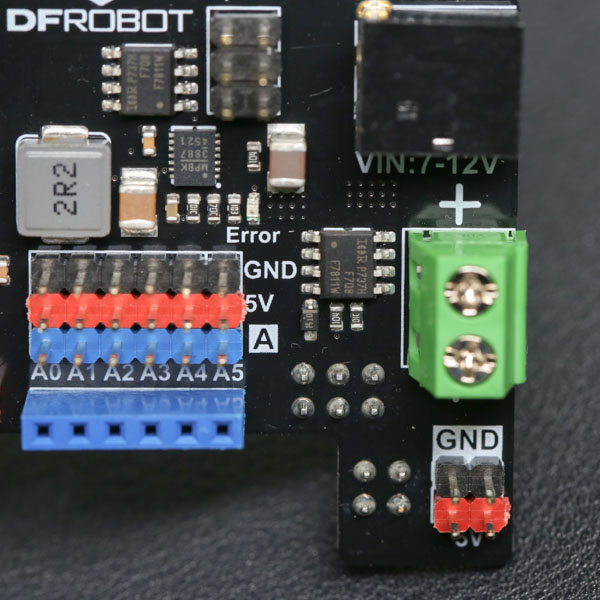

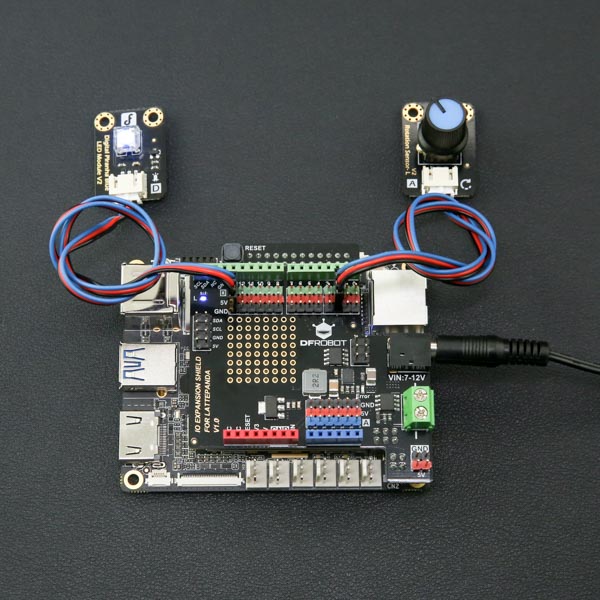

LattePanda配Gravity IO扩展板
注意：
1. 两个电源端子相互连通，请勿同时外接电源
2. 当使用7~12V外接供电时，请勿重复为LattePanda供电
特性
- 兼容全系列LattePanda主板
- 兼容Arduino Leonardo管脚封装
- 支持Arduino扩展板
- 支持Gravity传感器接口
- 支持7~12V宽电压供电
技术规格
- 外接输入电压：7-12V
- 支持DC2.1或2p接线柱输入
- Gravity数字口 x14
- Gravity模拟口 x6
- IIC接口 x2
- ICSP接口 x1
- 工作电压：5V
- I/O口操作电压 5V
- 5V最大输出电流：5A
- 3.3V最大输出电流：1A
- 8x8个通用2.54mm间距焊接孔

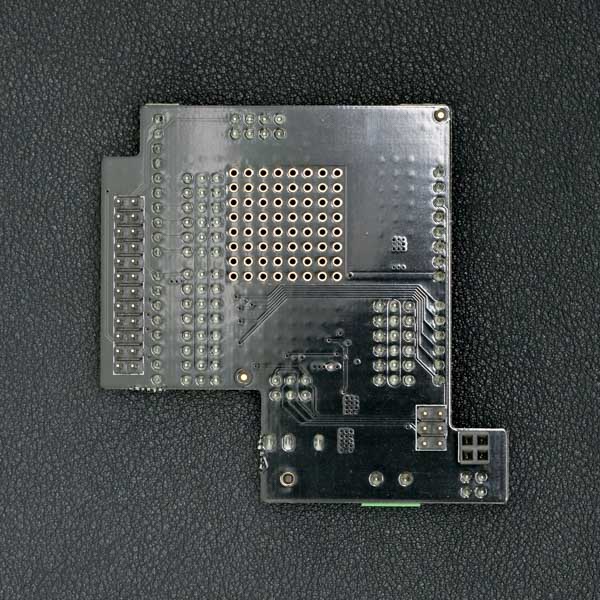

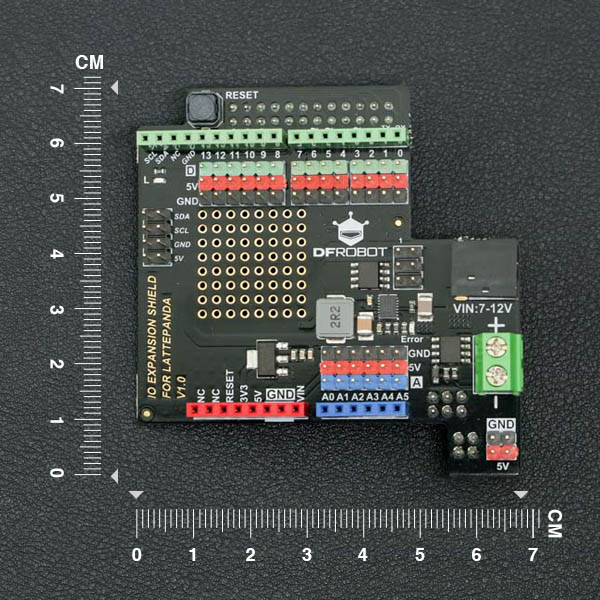

- 尺寸：70mm x 68mm
