简介

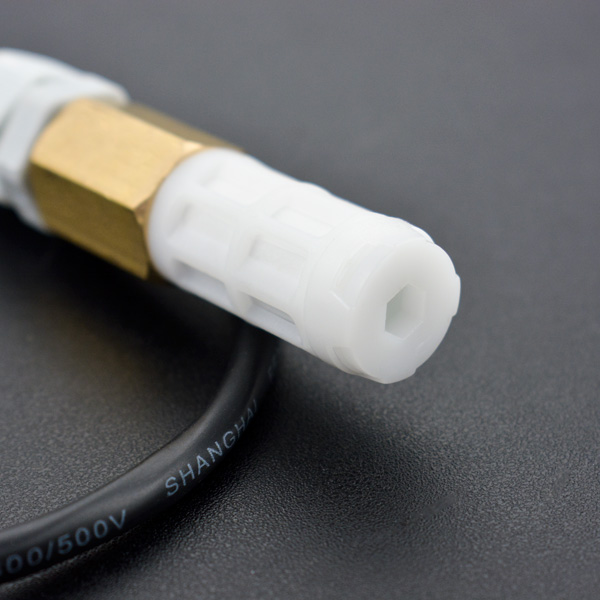

SHT20 I2C防水型温湿传感器,采用新一代Sensirion湿度和温度传感器,配有4代CMOSens®芯片。除了配有电容式相对湿度传感器和能隙温度传感器外,该芯片还包含一个放大器、A/D转换器、OTP内存和数字处理单元,可精确测量周边环境温度和空气相对湿度。相对于上一代SHT1x和SHT7x系列,SHT20具有更好的可靠性和更出色的长期稳定性。

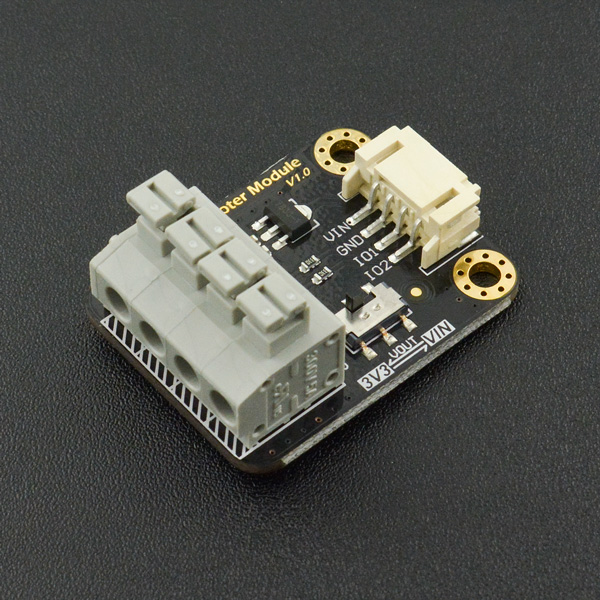

传感器内部带有10k上拉电阻和0.1uf滤波电容,可直接配合Arduino等微控制器使用。推荐配合Gravity: 4Pin传感器转接板一起使用,免去接线烦恼,使用将会变得非常方便。

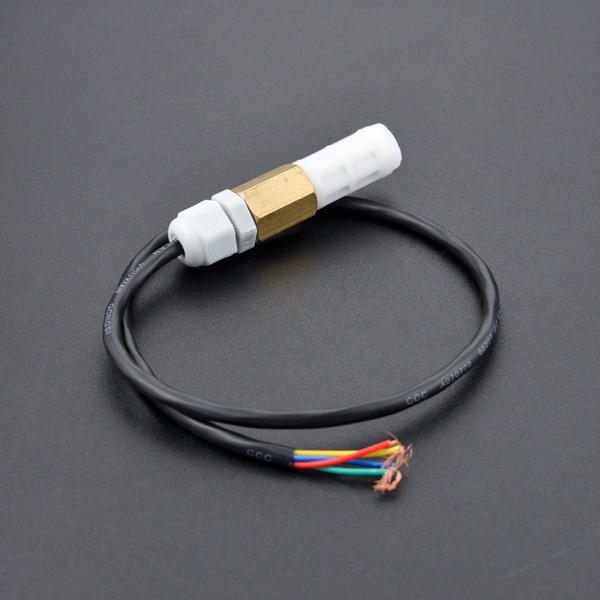

传感器接线:
- 红色 VCC-正极
- 绿色 GND-负极
- 蓝色(黑色) SDA -数据
- 黄色(白色) SCL -时序
技术规格
- 工作电压:3.3V/5V
- 通信接口:I2C/IIC
- 防护等级:防水防凝露
- RH响应时间:8s(tau63%)
- 测量精度:±3%RH/±0.3℃
- 测量范围:0-100%RH/-40-125℃
- 模块尺寸:73mm*17mm / 2.87*0.67 inches
- 重量:44g

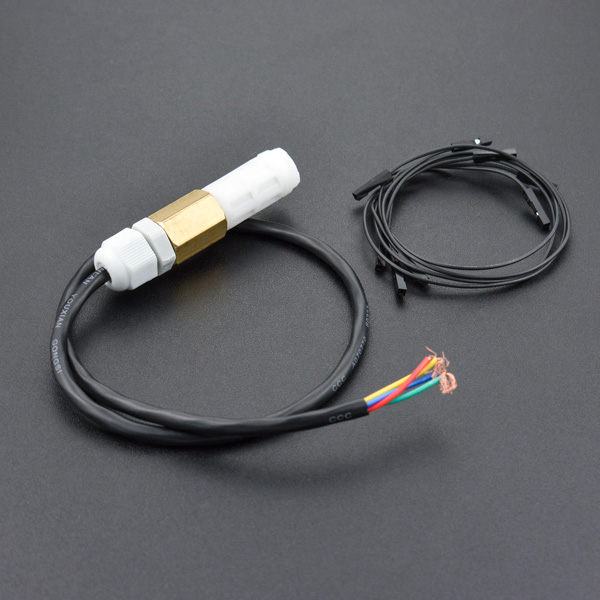

配送清单
- SHT20 I2C防水型温湿传感器 x1

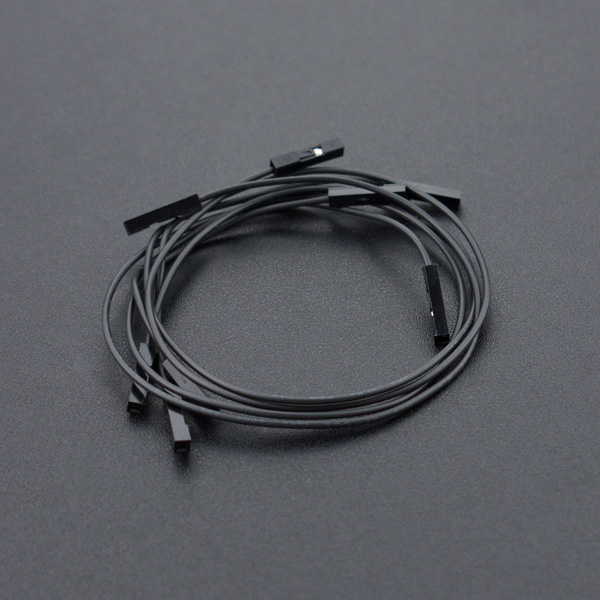

- 杜邦线 (F/F) x4
