简介
在很多应用中,我们会用锂电池来作为我们的电源解决方案。这类方案中,首先要解决的两个技术难点就是电池的升压和充电。这两点是保证系统能够持续稳定工作的先决条件。传统的升压和充电通常会分成两个独立的部分来执行,电路搭建相对会比较繁琐。

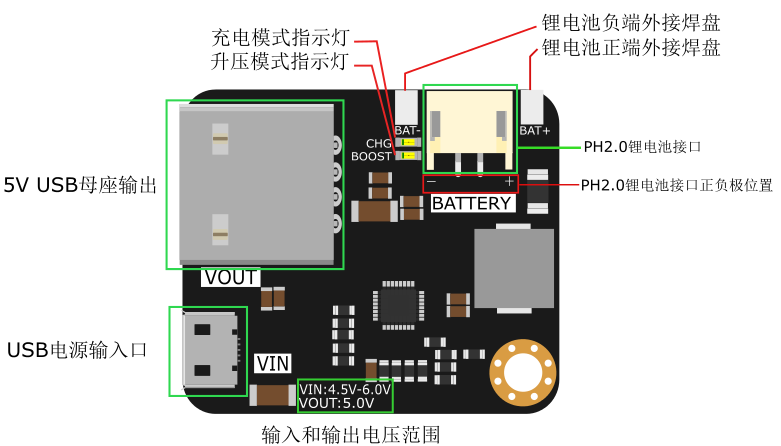

MP2636电源管理模块是一块小体积的充电/升压二合一模块。一次性满足充电和升压两个功能点,使用相当简单,当有外接电源时,由外接电源作为电源到输出端,电池自动充电,此时CHG灯常亮;当没有外接电源时,由锂电池作为电源升压到输出端,此时Boost灯常亮。
注意:
- 当由外接电源供电时,输出电压并不会稳定在5V,而是略低于(0.1V左右)外接电源。
- 最大输入电压为6V,当输入电压超过6V时,芯片停止工作,输入电压不要超过16V,否则可能会烧坏芯片
技术规格
- 充电模式输入电压 (VIN):4.5-6.0V
- 升压模式输出电压 (VOUT):5V
- 适合电池电压:4.2V (3.7V锂电池冲满为4.2V)
- 充电模式最大充电电流:2.5A
- 升压模式最大输出电流:2.5A
- 开关频率:600KHz
- 充电模式效率:>90%
- 升压模式效率:>90%
- 支持电池过充保护
- 温度保护:超过150℃,自动断电
- 尺寸:35 x 30mm
- 重量:12g
