简介
随着科技的进步,人们对生活品质的追求越来越高。健康生活作为最基础的部分,越来越受到人们关注。雾霾,PM2.5,这是近几年来最热的几个关于空气质量的话题。能够实时地检测身边的空气质量成为了现代人们一种非常迫切的需求。
DFRobot新出空气质量监测仪,兼容Arduino,STM32等设备,可测量PM10、PM2.5、PM1.0数值,同时温湿度传感器,可实时监测室内空气质量和环境温湿度。其中颗粒(PM 10 & PM 2.5&PM1.0)浓度使用激光散射原理,能够连续采集并计算单位体积内空气中不同大小的悬浮颗粒物数目,即颗粒物浓度分布,可以通过该数值换算成质量浓度。同时传感器内嵌入了一个温/湿度一体检测芯片,能够精确的检测出温度值和湿度值。该传感器把颗粒物浓度数值、温度、湿度监测功能合并,利用UART接口输出相关数据帧。传感器能够嵌入各种与空气质量监测和环境空气改善相关的仪器设备,为其提供及时准确的环境参数。
特点
- 激光散射原理实现精准测量 u
- 零错误报警率 u
- 实时响应并支持连续采集 u
- 最小分辨粒径 0.3μ m u
- 全新专利结构,六面全方位屏蔽,抗干扰性能更强 u
- 进出风口方向可选,适用范围广,用户无需再进行风道设计 u
- 可实时输出温度及湿度数据
技术规格
- 颗粒物测量范围:0.3~1.0μm;1.0~2.5μm;2.5~10μm
- 颗粒物计数效率:50%@0.3 微米 98%@>=0.5 微米
- 颗粒物质量浓度有效量程(PM2.5标准值):0~500μg/m3
- 颗粒物质量浓度分辨率:1μg/m3
- 颗粒物质量浓度一致性(PM2.5标准值):±10%@100~500 μg/m3 ±10 μg/m3@0~100 μg/m3
- 温度测量范围:0~99℃
- 温度测量分辨率:0.1℃
- 温度测量精度:±0.5℃
- 湿度测量范围:0~99%
- 湿度测量分辨率:0.1%
- 湿度测量精度:±2%
- 单次响应时间:<1s
- 综合响应时间:≤10s
- 直流供电电压:Typ:5V Min:4.5V Max: 5.5V
- 工作电流:≤100mA
- 待机电流:≤200mA
- 数据接口电平:L<0.8V,H>2.7V,电平最大电压3.3V
- 工作温度范围:-10~50℃
- 工作湿度范围:0~99%
- 储存温度范围:-40~80℃
- 平均无故障时间:≥3年
- 最大尺寸:50mm*38mm*21mm
安装注意事项
- 金属外壳与内部电源地导通,注意不要和其他外部板组电路或机箱外壳短接
- 进风口和出风口所在的平面紧贴用户机内壁与外界连通的气孔为最佳安装方 式,如无法实现,则出风口周围 2cm 之内无遮挡。进风口和出风口之间应有 结构使气流隔离,避免气流在用户机内部从出风口直接回流到进风口。
- 用户机内壁为进风口所开的通气孔不应小于进风口的尺寸。
- 应用于净化器类产品时,尽量避免将传感器直接置于净化器自身风道中,如 果无法避免,应单独设置一个独立的结构空间,将传感器置于其中,使其与 净化器自身风道隔离。
- 应用与净化器或固定检测设备时,传感器位置应高于地面 20cm 以上。否则有可能被近地面的大尘埃颗粒甚至絮状物污染导致风扇缠绕阻转。
- 传感器应用于户外固定设备时,对于沙尘暴、雨雪等天气以及杨柳絮的防护, 应由设备完成。
- 传感器是一个整体元件,用户切勿将其拆解,包括金属屏蔽壳,以防出现不 可逆破坏。
- 传感器底部用 2mm 自攻螺钉固定,螺钉进入壳体长度应不大于 5mm。

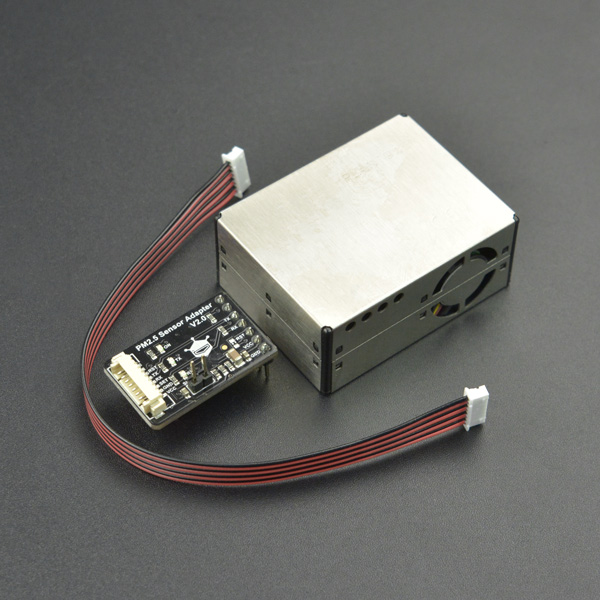

配送清单
- Arduino空气质量监测仪 (PM2.5, 温湿度) x1
- 8pin 150mm排线 x1

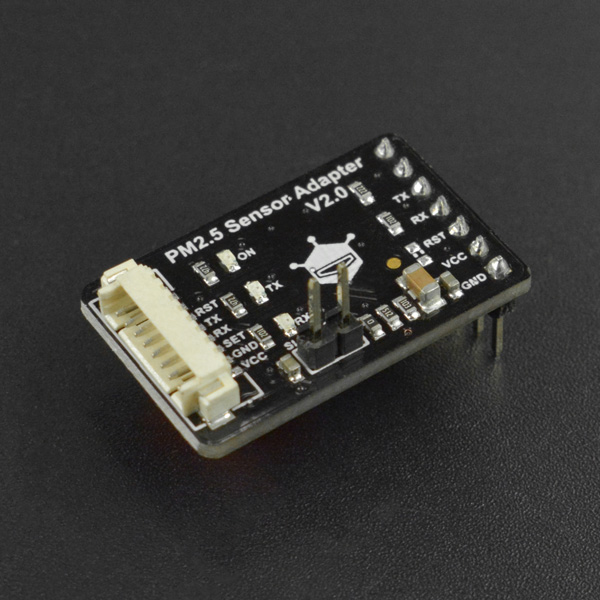

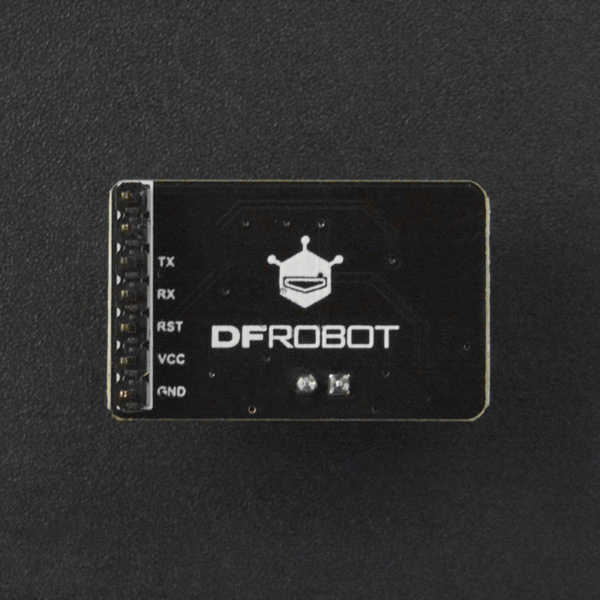

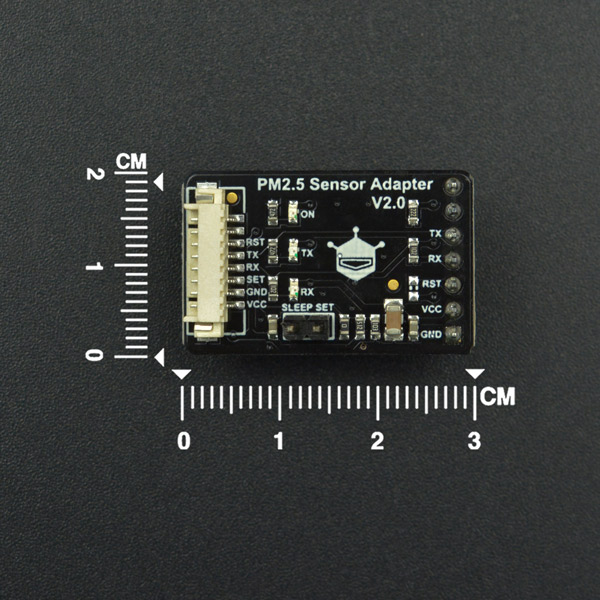

- PM2.5模块转接板 x1
