简介

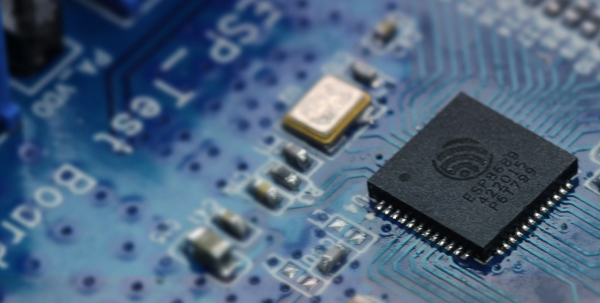

ESP32-WROOM-32D 是乐鑫推出的一款 WiFi & 蓝牙 双模双核无线通信模组。芯片集成蓝牙4.2和WiFi HT40技术为一身,拥有高性能Tensilica LX6 双核处理器,支持超低功耗待机,是移动设备、可穿戴电子产品和物联网应用的最佳拍档。

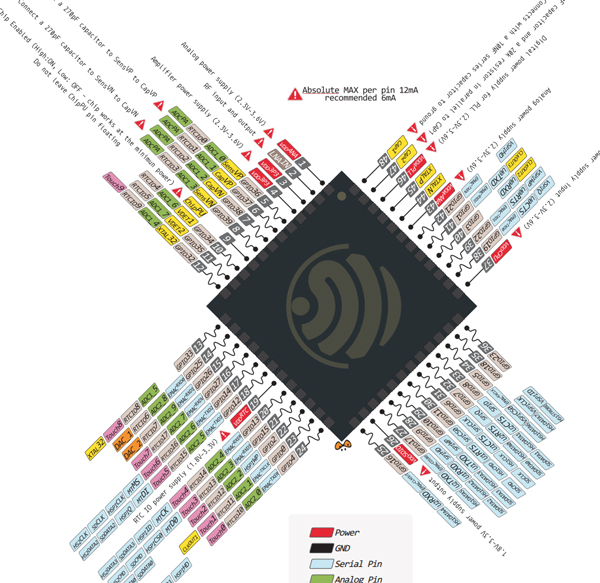

相比于上一代的ESP8266,除了突破性地集成了低功耗蓝牙4.2 (BLE 4.2) 技术外,ESP32在性能和功能上也有了显著的提升,搭载了双核 32-bit MCU,一核处理高速连接、一核独立应用开发。双核主频高达 240 MHz,计算能力高达 650 DMIPS。并且芯片拥有更多的管脚资源。
ESP32芯片集成了丰富的硬件外设,包括电容式触摸传感器、霍尔传感器、低噪声传感放大器,SD卡接口、以太网接口、高速SDIO/SPI、UART、I2S 和I2C 等
支持Arduino编程
ESP32 专为移动设备、可穿戴电子产品和物联网应用而设计。该款芯片拥有业内最高水平的低功耗芯片的所有特征,比如精细分辨时钟门控、省电模式和动态电压调整等。在Deep-sleep模式下20uA,Hibernation模式下可以到达5uA。
乐鑫推出的这款模组,采用ESP32芯片,集成了电子外围设备,外扩所有GPIO管脚,并添加PCB板载天线,邮票孔设计,方便量产制造,可用于产品开发,集成设计方案等等
应用场景
- WiFi音频方案
- WiFi Mini摄像头
- 3D游戏
- Mesh组网
- 智能家居
- 移动物联网
特性
- Tensilica LX6 双核处理器,主频 240 MHz,运算能力高达 600 DMIPS
- 内置 520 KB SRAM,16 MByte Flash
- 内置 802.11BGN HT40 Wi-Fi 收发器、基带、协议栈和 LWIP
- 集成双模蓝牙(传统蓝牙和低功耗蓝牙)
- 板载PCB天线
技术规格
- 处理器:Tensilica LX6双核处理器(一核处理高速连接;一核独立应用开发)
- 主频:240 MHz
- SRAM:520 KB
- Flash:16 MByte
- Wi-Fi标准:FCC/CE/TELEC/KCC
- Wi-Fi协议:802.11 b/g/n/d/e/i/k/r (802.11n,速度高达150 Mbps),A-MPDU和A-MSDU聚合,支持0.4us防护间隔
- 频率范围:2.4~2.5 GHz
- 蓝牙协议:符合蓝牙v4.2 BR/EDR和BLE标准
- 蓝牙音频:CVSD和SBC音频
- 3 * UART,including hardware flow control
- 3 * SPI
- 2 * I2S
- 12 * ADC input channels
- 2 * DAC
- 2 * I2C
- PWM/timer input/output available on every GPIO pin
- SDIO master/slave 50MHz
- Supports external SPI flash up to 16MB
- SD-card 接口
- 片上传感器:霍尔传感器、温度传感器
- 板上时钟:26 MHz晶振、32 kHz晶振
- 工作电压:2.2~3.6V
- 工作电流:80mA(平均)
- 工作温度范围:-40°C~+85°C
- 封装尺寸:18mm*25mm*3mm
配送清单
- ESP32-WROOM-32D WiFi&蓝牙双模模组 ×1
