产品简介

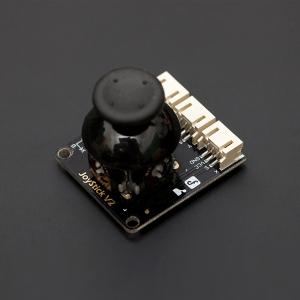

DFRobot的JoyStick摇杆采用原装优质金属PS2摇杆电位器制作,具有(X,Y)2轴模拟输出,(Z)1路按钮数字输出。不管你怎么折腾,它都能保持良好的接触和机械性能。3路信号分别通过3P线接到Arduino传感器扩展板,只需占用3个端口就可以控制了。
新版摇杆特性:
- 工作电压3.3V/5V,适应更多3.3V的控制器
- 标准尺寸:两个直径3mm的安装孔之间的距离为5mm的若干倍
- 易于识别:两个模拟的输出接口上S的字样,而数字接口标有D字样

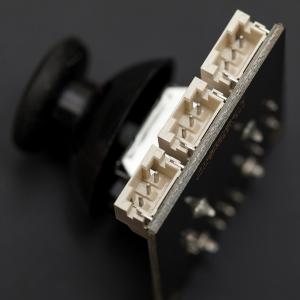

- 高品质接头,耐反复插拔
- 沉金工艺,不仅PCB板的质量提高,而且带有金色字体哦
注意事项:新版模拟传感器的端口布局具备以下两项改进。请参考我们博客中"如何更改数据线接头布局"的说明(http://www.dfrobot.com/community/trick-for-changing-sensor-cable-pin-mapping.html),当在IO扩展板上使用该传感器时,你可能会需要调整接头的布局。为了方便您的使用,我们将会做出更多改进,尽请关注。
技术规格
- 电源要求:+3.3-5V
- 接口模式:PH2.0-3
- 2轴模拟输出(X,Y)
- 1个数字按键输出(Z-Axis)
- 外形尺寸:39 x 35 x 30mm(长 x 宽 x 高)
- 重量:15g

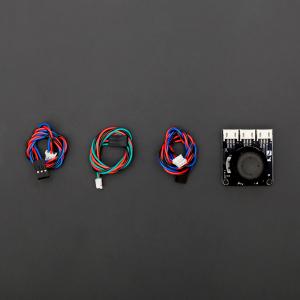

配送清单
- JoyStick摇杆 1个
- 数字线 1条 (FIT0011)
- 模拟线 2条 (FIT0031)
