产品简介

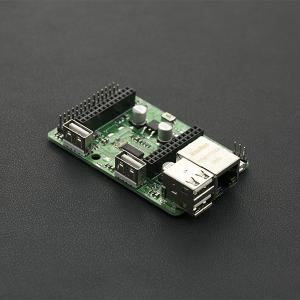

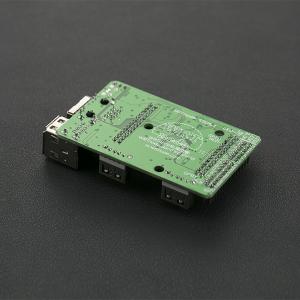

WRTnode采用MTK MT7620N 580MHz MIPS CPU,功能和接口都非常强大。可惜其主板接口只用针脚和Micro USB口引出,用跳线引出USB和以太网等接口比较麻烦。因此官方推出了这款标准接口板,不仅引出GPIO、SPI、I2C等,而且将USB口扩至4个,另加一个100M的以太网口。相比在主板上接一堆线,这款标准接口板要方便很多。
注意事项:

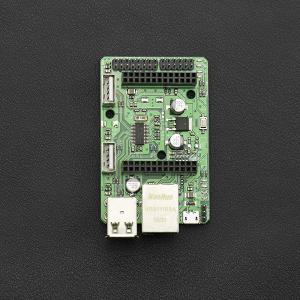

- 一定按如图所示方向插入WRTnode,切勿插反
- 为保证供电效果,请使用1000ma以上5vUSB电源为底板供电,当插入较多USB外设时,建议使用2A或2.5A电源,如ipad充电电源。
技术规格
- 5V microUSB供电
- 外扩4个标准USB接口

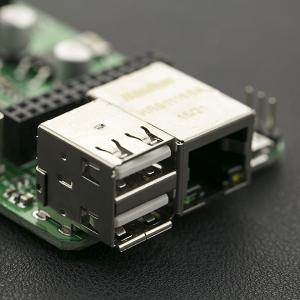

- 外接1个RJ45100M以太网口(可任意定义为LAN或WAN口)
- 其他接口:
- 串口
- I2C(可复用为GPIO*2)
- SPI
- GPIO*12引脚
- Uboot网页救砖专用按钮
- 5v、3.3v电源引脚
- 尺寸:80*48.5*20mm
配送清单
相关文档
