产品简介

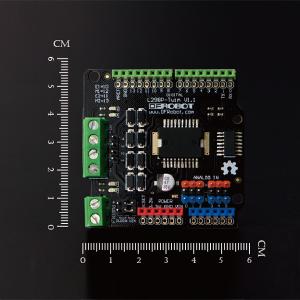

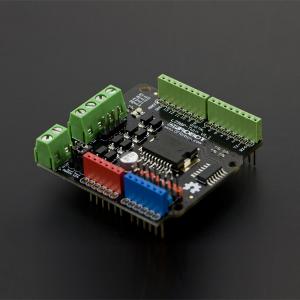

这是一款基于L298芯片的Arduino平台双路电机驱动扩展板,可以直接插入Arudino控制板使用。控制端口为4个,减少了对Arduino数字端口的开销,而且控制程序也更为简单。它是Arduino作品中最入门、使用最广泛的电机驱动,常备一款在手边,会让你的制作事半功倍。
扩展板可用跳线选择Arduino VIN供电还是外接电源供电。最大电压可达35V。
注意:本产品是DRI0009的镜像版本,驱动管脚为10,11,12,13,不兼容IO扩展板V7.1,为避免管脚冲突,一般情况下请选择DRI0009 电机驱动
技术规格
- 驱动工作电压:4.8 ~ 35V
- 最大输出电流:单路2A
- 最大耗散功率:25W(T=75℃)
- 驱动形式:双路H桥驱动
- 驱动电源接口:一路外部电源端子 / Arduino-VIN

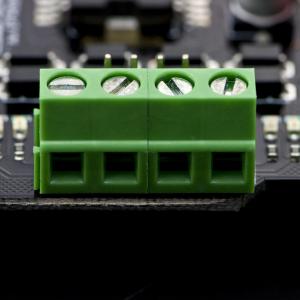

- 驱动输出接口:两路电机接线端子 / 排针
- Arduino控制端口:数字口10,11,12,13
- 工作温度:-25℃ ~ 130℃
- 模块尺寸:56x57mm
